Во -первых, основная концепция и классификация изгибающая машина

Шаг 1 определить

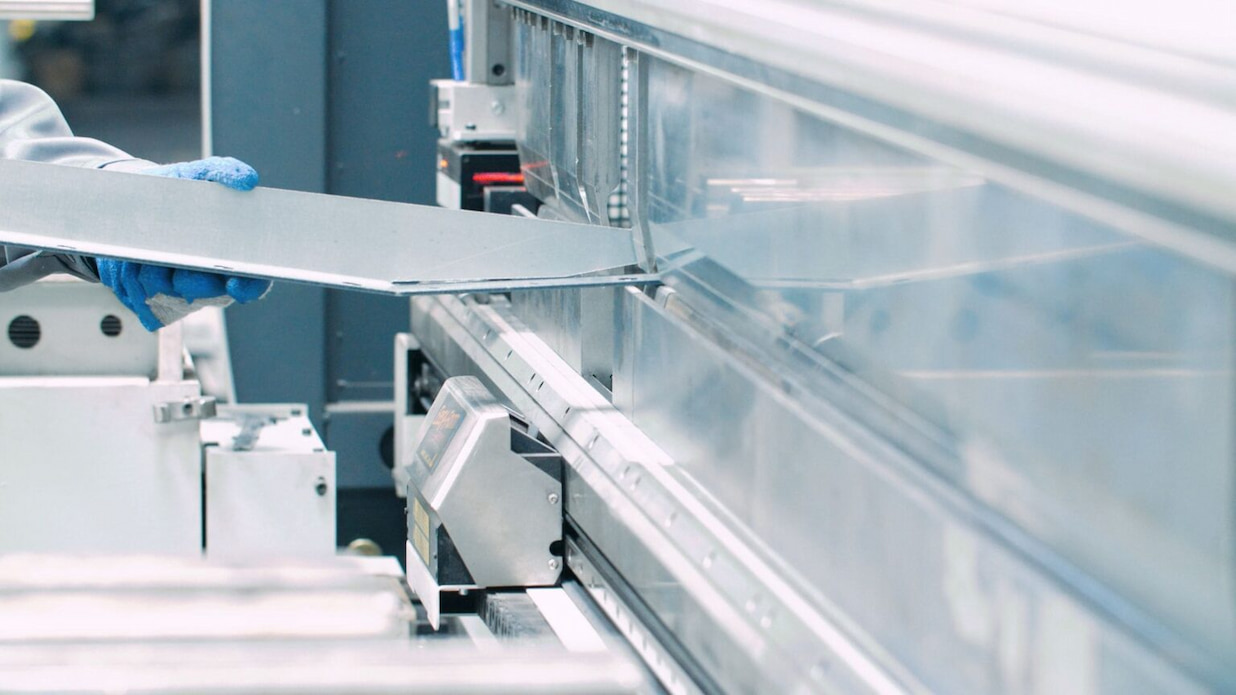

Изгибающая машина - это устройство, которое создает пластическую деформацию в форме, применяя давление на листовый металл, чтобы сформировать заранее определенный угол или форму.

2. Основные типы

Механическая изгибающая машина: давление обеспечивается механической трансмиссией (например, передачи, коленчатого вала), простая структура, но низкая точность, подходящая для небольшой обработки.

- Гидравлическая изгибающая машина: приводимая в движение гидравлической системой, высокое давление, высокая стабильность, подходящая для обработки средней и толстой пластины.

Численная машина управления изгибом (ЧПУ): через систему ЧПУ для контроля угла изгиба, давления и позиционирования материала задней остановки, высокой точности, высокой эффективности, подходящих для массового производства сложных заготовков.

- Серво-электрогидравлический изгиб: комбинирование гидравлической и сервоприводной моторной технологии, энергосбережения и скорости быстрого отклика.

Second, the core structure and function of the bending machine

1. Fuselage: The frame that supports the overall structure must have high rigidity to withstand bending forces.

2. Slide block: a pressure component that moves up and down to connect the upper die and apply pressure.

3.

4. Гидравлическая система (гидравлическая/электрогидравлическая модель): состоит из масляного насоса, цилиндра, группы клапанов и т. Д., Для контроля давления и хода.

5. Задняя датчик: ключевой компонент изгибающего компьютера с ЧПУ, который используется для позиционирования пластины и непосредственно влияет на точность изгиба.

6. Численная система управления (модель CNC): входные параметры (угол, давление, ход) для управления процессом изгиба.

В -третьих, базовые знания процесса изгиба

1. Принцип изгиба

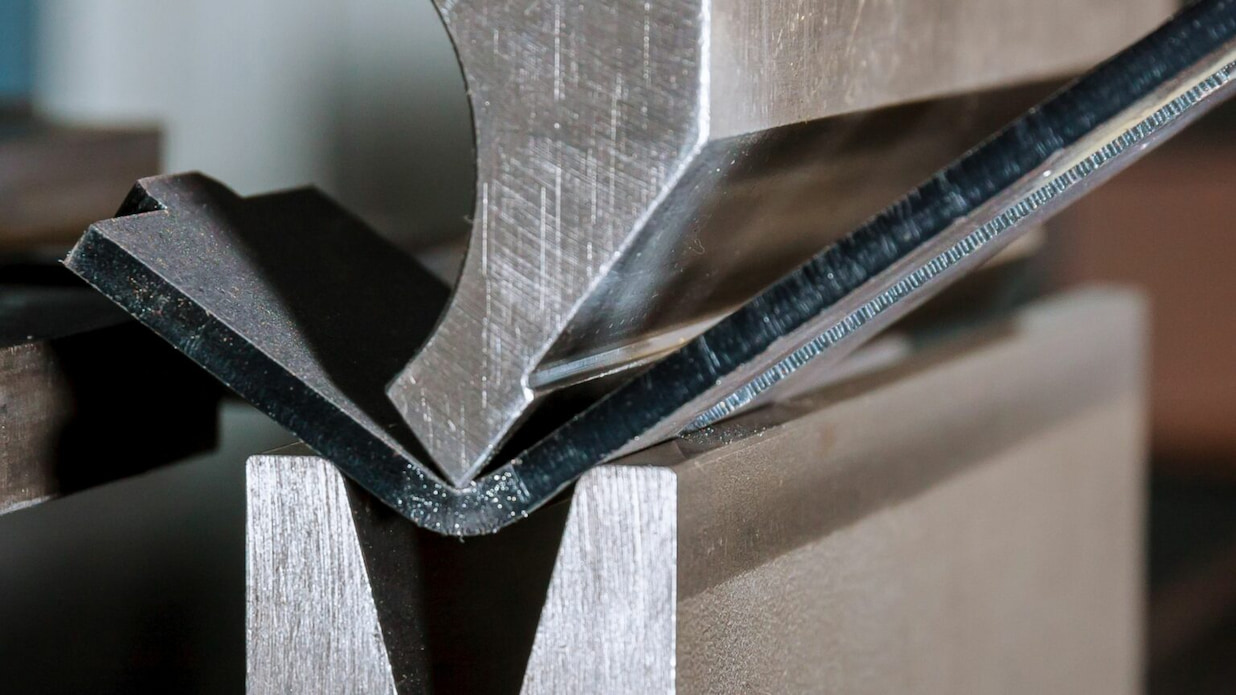

- Давление оказывается на лист через матрицу, чтобы вызвать пластическую деформацию материала.

- Ключевые параметры: угол изгиба, радиус изгиба, сила изгиба (связанная с толщиной и силой материала).

2. Материальные характеристики

- Эластичный модуль: способность материала сопротивляться деформации (например, из нержавеющей стали, которая требует чрезмерной компенсации).

- Minimum bending radius: Avoid material cracking, depending on material thickness and type.

- Springback: угловой отскок материала после выгрузки должен быть компенсирован с помощью изгиба или конструкции плесени.

3. Расчет силы изгиба

- Формула: 'p = (1,42 × σb × l × t²)/V'

-σb: прочность на растяжение материала (МПа)

-L: длина изгиба (мм)

-t: толщина материала (мм)

-V: Нижняя ширина отверстия (мм)

Четыре, выбор плесени и использование

1. Тип плесени

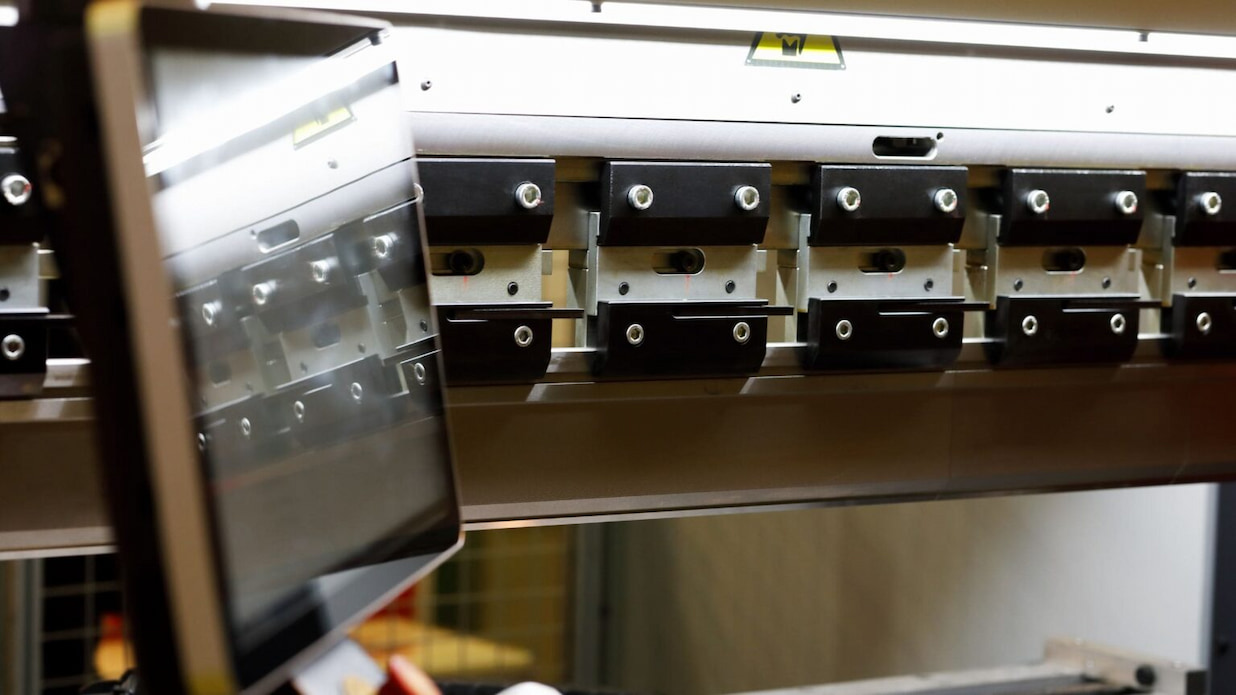

- Верхний кубик (удары): Общие формы включают острый нож, матрица, изогнутый нож, дрессировщик гуси.

-Нижняя матрица (матрица): радиус изгиба определяется шириной V-образной канавки, которая должна быть выбрана в соответствии с толщиной материала (обычно ширина V-порта = толщина материала × 8 )

- Специальная плесень: используется для прокатки, сплюскивания, многоэтапного литья и других процессов.

2. Материалы пресс -формы

- Инструментальная сталь (CR12MOV), сплавная сталь, термообработка для повышения устойчивости к износу.

3. Принцип сопоставления

- Соотношение толщины пластины к ширине V-Grove (обычно 1: 8), чтобы избежать деформации материала или повреждения плесени.

5. Процесс эксплуатации и спецификации безопасности

1. Процедура

- Проверка оборудования (гидравлическое масло, система смазки) → Выберите форму → Входные параметры (угол, давление) → Позиционная пластина → Тест изгиба → Регулировка Компенсация → Массовое производство.

2. Меры предосторожности

- Носите защитные перчатки/очки, чтобы не разрезать заусеницы доски.

- Не кладите руки в зону плесени.

- Регулярно проверяйте герметичность гидравлической системы, чтобы предотвратить утечку масла.

Шесть, общие проблемы и решения

1. отскок слишком большой

- Решение: Увеличьте компенсацию угла изгиба, используйте плесень с функцией коррекции или системой ЧПУ.

2. Изгиб трещины

- Причина: плохая пластичность материала или радиус изгиба слишком мала → заменить мягкий материал или увеличить угол R.

3. Размер отклонения

- Калибровать заднюю остановку, проверьте износ плесени или параметры системы NC.

Семь, выбор оборудования и предложения по позиционированию рынка

1. Целевой анализ клиентов

- Производители по переработке листового металла, производители шкафа шасси, компании с автомобильными частями и т. Д.

2. Выбор оборудования

- Маленькие предприятия: Гидравлическая изгибающая машина с ЧПУ рекомендуется (экономичный и практичный).

-Высококачественный рынок: серво-гидравлические изгибные машины или модели с высокой степенью с лазерным обнаружением.

3. Технологические тенденции

- Интеллект: интегрированная компенсация угла ИИ, система автоматического изменения плесени.

- Энергетическая экономия: сервопривод для снижения потребления энергии.

Техническое обслуживание и техническое обслуживание

1. Рутинное обслуживание

- Чистая плесень и столовый мусор.

- Проверьте уровень гидравлического масла и качество масла.

2. Регулярное обслуживание

- Замените гидравлический масляный фильтр каждые 500 часов.

- Смажьте движущиеся части, такие как направляющие рельсы и свинцовые винты.
